Archicad 28

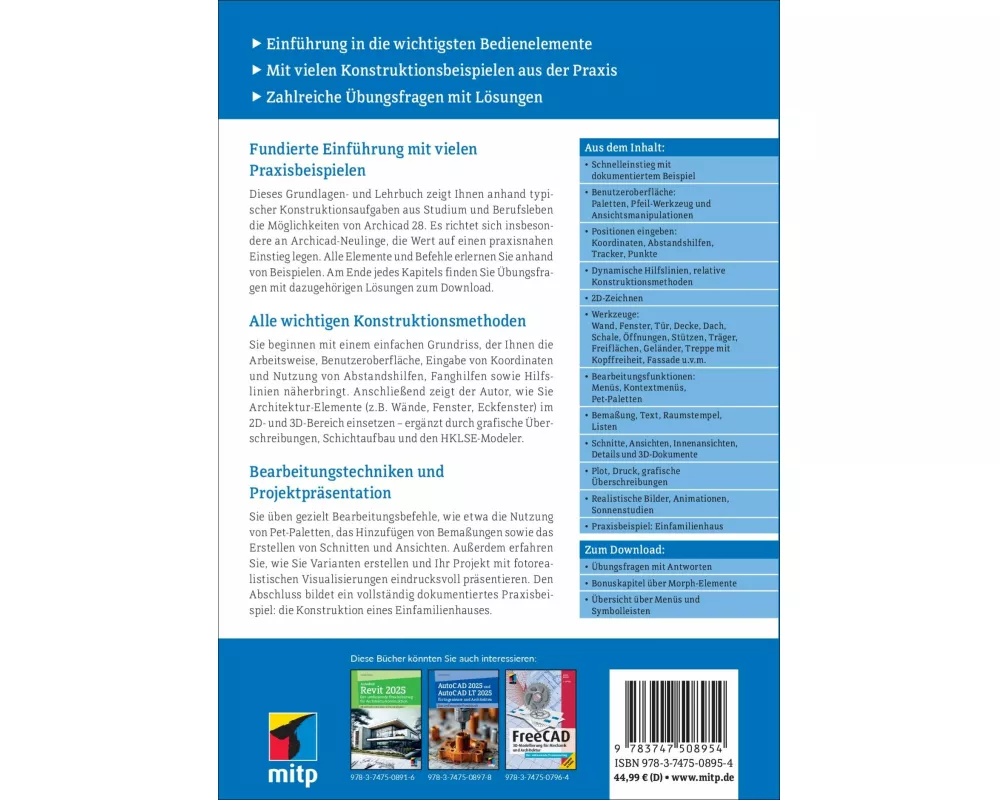

Mit vielen Konstruktionsbeispielen aus der Praxis. Einführung in die wichtigsten Bedienelemente. Zahlreiche Übungsfragen mit Lösungen. Dieses Grundlagen- und Lehrbuch zeigt Ihnen anhand typischer Konstruktionsaufgaben aus Studium und Berufsleben die Möglichkeiten von Archicad 28. Der Autor richtet sich dabei insbesondere an Archicad-Neulinge, die Wert auf einen praxisnahen Einstieg legen. Alle Elemente und Befehle erlernen Sie anhand von Beispielen. Sie beginnen mit der Konstruktion eines einfachen Grundrisses, um die generelle Arbeitsweise und die grundlegenden Schritte einzuüben. Dabei lernen Sie die Benutzeroberfläche, die Eingabemöglichkeiten für Koordinaten sowie den Einsatz von Fanghilfen, Fangpunkten und Hilfslinien kennen. Dann demonstriert der Autor die Architektur-Elemente (Wände, Fenster, Eckfenster u. v. m. ) im Grundriss und im 3D-Fenster. Weiterhin berücksichtigt er die Möglichkeiten für grafische Überschreibungen und die Regeln für Schichtaufbau und Verschneidungen bei Wänden, Decken, Dächern und Schalen. Zusätzlich wird der HKLSE-Modeler kurz vorgestellt. Ein Schwerpunkt liegt auf der Einübung von Bearbeitungsbefehlen, insbesondere der Nutzung von Pet-Paletten, die automatisch durch Markieren von Elementen aktiviert werden und dann ganz spezifische Änderungsaktionen anbieten. In weiteren Bearbeitungsschritten lernen Sie, die Konstruktion durch Hinzufügen von individuellen und automatischen Bemaßungen zu ergänzen sowie Schnitte und Ansichten zu erzeugen. Auch das Vorgehen zum Erstellen und zur Auswahl von Varianten wird beschrieben. Um Ihr Projekt eindrucksvoll zu präsentieren, erstellen Sie schließlich fotorealistische Visualisierungen. Am Ende jedes Kapitels finden Sie Übungsfragen mit dazugehörigen Lösungen im Anhang. Im letzten Kapitel wird abschließend als Beispiel ein Einfamilienhaus mit dokumentierten Befehlseingaben konstruiert. Aus dem Inhalt:. Schnelleinstieg mit dokumentiertem Beispiel. Benutzeroberfläche: Wichtigste Paletten, das Pfeil-Werkzeug und Ansichtsmanipulationen. Positionen eingeben: Koordinaten, Tracker, Punkte. Dynamische Hilfslinien, relative Konstruktionsmethoden. 2D-Zeichnen. Werkzeuge: Wand, Fenster, Tür, Decke, Dach, Schale, Öffnungen, Stützen mit Segmenten, Träger mit Segmenten und Biegung, Freiflächen, Geländer, Treppe mit Kopffreiheit, Fassade mit eigenen Mustern, Morph-Elemente etc. Bearbeitungsfunktionen: Menüs, Kontextmenüs, Pet-Paletten. Bemaßung, Text. Zeichnungsstruktur, Raumstempel, Listen. Schnitte, Ansichten, Innenansichten, Details, 3D-Dokumente und Variantenmanagement. Plot, Druck, grafische Überschreibungen. Realistische Bilder, Animationen, Sonnenstudien. Übersichten über Menüs, Paletten und Symbolleisten. Praxisbeispiel: Einfamilienhaus. Übungsfragen mit Antworten.
