PureLink PureTools Audio Extraktor PT-C-HDAEDE HDMI

4K 18Gbps HDMI Audio De-Embedder und Embedder

• Audioauskopplung und -integration mit HDMI und D/A Ein- / Ausgängen
• Unterstützt 18Gbps für Auflösungen bis zu 4K UltraHD 60Hz
• Komplexe Audiomanipulation inkl. MIC/LINE Mixing und HDMI Integration
• 48V Phantomspeisung, digitale / analoge Audioauskopplung
• Downscaling (4K - 1080p), Pass-Through für ARC, Formate bis DTS-X / Atmos
• Input- und Output-Video unterstützen HDMI 2.0 und HDCP 2.2

Ermöglicht komplexe Audiomanipulationen

Der PT-C-HDAEDE 4K 18Gbps HDMI Audio De-Embedder und Embedder ermöglicht komplexe Audiomanipulationen und eröffnet so völlig neue Installationskonzepte. Er ist ausgestattet mit einem HDMI Eingang und einem HDMI Ausgang inkl. HDMI ARC Unterstützung sowie Anschlüssen zur digitalen (S/PDIF koaxial, max. 96KHz / 16Mbps), bzw. analogen (symm., 5-pin Phoenix) Audioauskopplung und einem analogen Anschluss (3-pin Phoenix) zur separaten Audiointegration. Die HDMI Anschlüsse unterstützen die volle HDMI v2.0 Bandbreite bis zu 18Gbps für Auflösungen bis zu 4K@60 (4:4:4). Hierbei werden alle Standards der HDMI v2.0 Spezifikation unterstützt, wie z. B. HDR, DeepColor 12bit und HDCP 2.2 sowie digitale Audioformate bis zu LPCM 7.1 / 24bit / 96 kHz, Dolby Atmos und DTS-X. Durch die Möglichkeit zur freien Kombination der verschiedenen Audio Eingangs- und Ausgangssignale kann der PT-C-HDAEDE u. a. ganz simpel als Audioextraktor oder -Embedder genutzt werden, aber auch in komplexeren Situationen als Voiceover-Einheit, als Mikrofonvorverstärker oder Audio-Mixer fungieren.

Steuerung

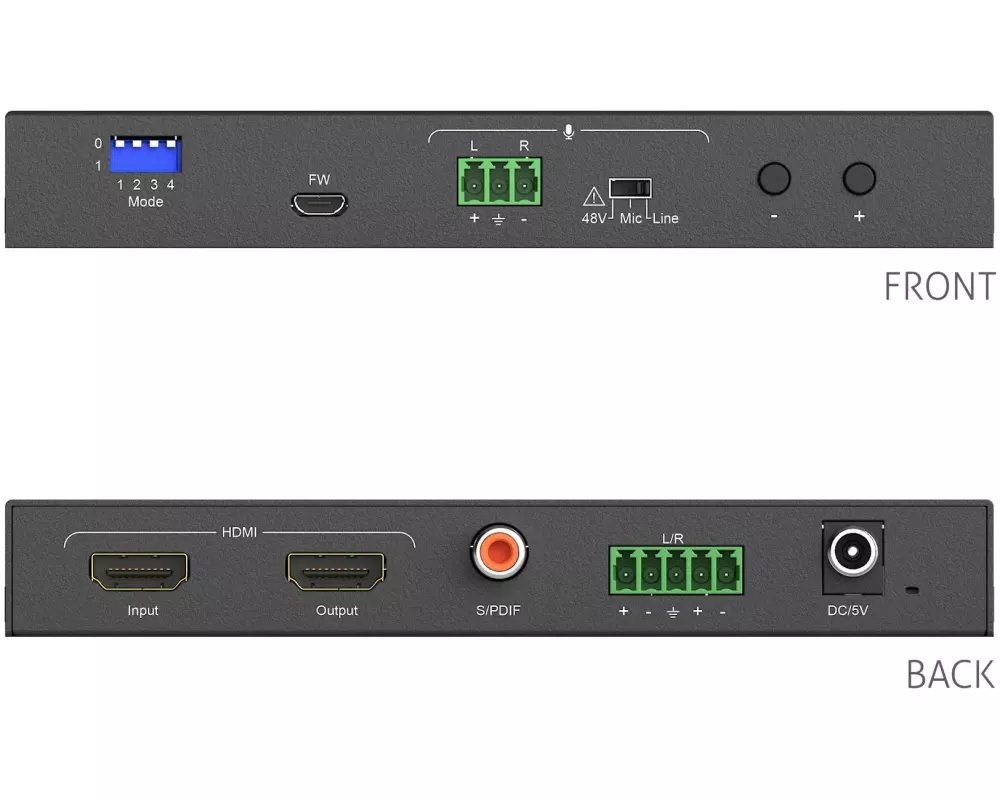

Vier DIP-Schalter an der Vorderseite des Geräts steuern das gesamte Mixing-Verhalten des PT-C-HDAEDE. Insgesamt 16 Schalterkombinationen können hier so gut wie jede denkbare Ausgangsformatkonfiguration einstellen. Die vier DIP-Schalter steuern folgende Einstellungen, in dieser Reihenfolge: 1. Analogen Audioeingang aktivieren / deaktivieren, 2. HDMI Input-Audio aktivieren / deaktivieren, 3. HDMI Output-Audio Konfiguration, 4. S/PDIF Output-Audio Konfiguration. Eine exakte Beschreibung des Verhaltens ist in der ausführlichen Anleitung enthalten. Ebenfalls an der Vorderseite befindet sich ein Kippschalter mit drei möglichen Stellungen, der das Format des analogen Audioeingangs festlegt. Ausgewählt werden kann hier zwischen einem "Line", "Mic" oder einem "Mic 48V" Format. Letztere Einstellung ist zur Integration eines (Kondensator-)Mikrofons mit 48V Phantomspeisung geeignet.

Video und Audio

HDMI Ein- und Ausgang unterstützen beide die Rückübertragung eines Audiosignals per ARC. Der integrierte HDMI Downscaler kann ein eingehendes 4K Signal auf FullHD / 1080p herunterskalieren und macht den PT-C-HDAEDE somit gleichzeitig kompatibel zu aktuellen, wie auch älteren Displaygeräten. Der Micro USB Anschluss ermöglicht ein einfaches Update der Firmware. Über zwei weitere Tasten an der Gerätevorderseite lässt sich die Lautstärke des analogen Audioeingangs in einem Bereich von -18dB bis +24dB in 1dB Schritten regeln.

Stromversorgung und Design

Der 5V / 1A Stromanschluss an der Geräterückseite ist ausserdem verschraubbar und so auch für professionelle Installationen geeignet. Eine Power-LED zeigt ausserdem den Betriebszustand an. Das kompakte Gehäuse mit einer Gesamtgrösse von 151 x 93.5 x 21 mm nimmt nur wenig Platz bei der Installation ein und wiegt gerade einmal 360g. So kann der PT-C-HDAEDE auch unsichtbar und auf engstem Raum, z. B. im AV-Rack in einem Serverraum oder in einem Lowboard installiert und betrieben werden.

PureTools – Hochwertige Elektronikprodukte für kommerzielle Anwendungen

Das PureTools Sortiment umfasst hochwertige Audio Video Elektronikprodukte wie Umschalter, Verteiler, Konverter und Extender für kommerzielle AV Installationen und Anwendungen. Der Schwerpunkt liegt auf der Übertragung von digitalen Signalen wie HDMI, DisplayPort, DVI und SDI. Die Kombination aus ausgereifter Technik nach neuesten Standards, verbunden mit intelligenten und praxisorientierten Innovationen, macht die Produkte der PureTools Serie zu Ausnahmetalenten für professionelle Installateure und gewährleistet dank konstanter Performance eine optimale Projektabwicklung.
