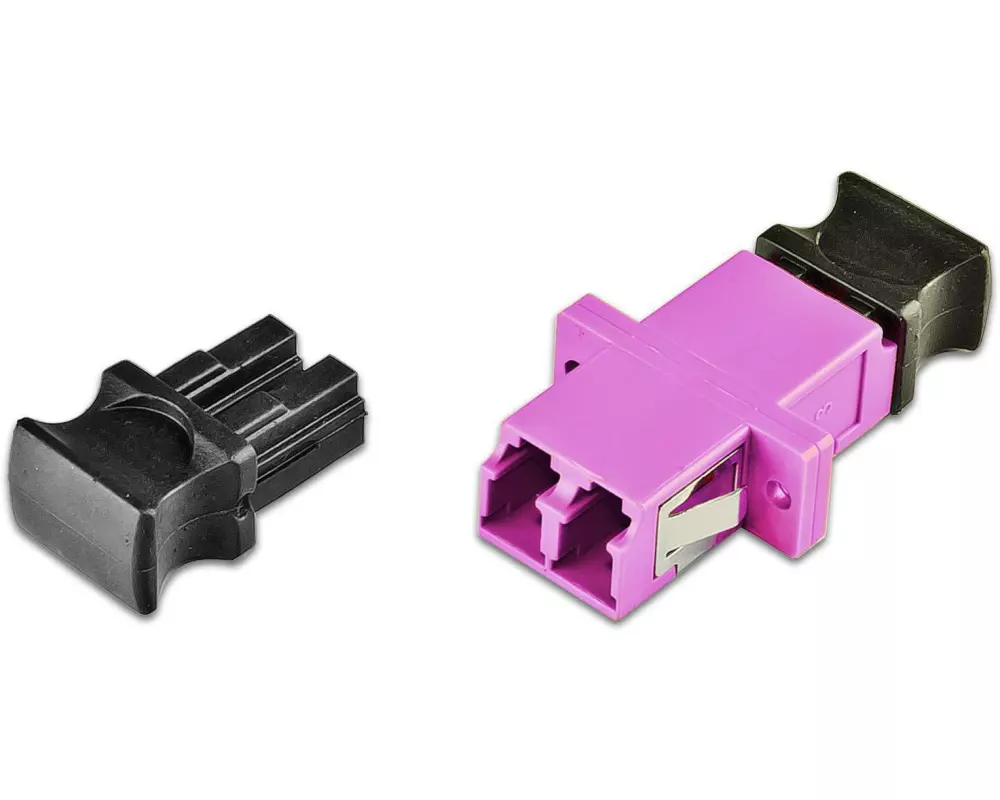

Lightwin LWL-Kupplung Multimode LC – LC, OM4, Duplex

Multimode-Kupplung 50/125µm, LC-LC, OM4

• Duplex-Kupplung von LC- auf LC-Stecker
• OM4-Klasse
• Für Multimodefasern geeignet

LC-Stecker

Der LC-Stecker ist ein leistungsfähiger LWL-Stecker für Singlemode- und Multimode-Anwendungen und besticht durch eine Einfügungsdämpfung von nur 0,1 dB und eine Rückflussdämpfung von 55 dB. Der Aufbau des LC-Steckers basiert auf einer Einzelfaser-Keramikferrule mit 1,25 Millimeter Durchmesser für einen Lichtwellenleiter.

OM-Klassifizierung

Die OM-Angabe bei einem Lichtwellenleiter definiert die Qualitätsklasse eines Multimode-Glasfaserkabels. Die Klassifizierung unterscheidet vier Klassen (OM1 bis OM4). Die Unterscheidung erfolgt durch die Höhe der optischen Dämpfung und der möglichen Übertragungsrate und -strecke.

LC-Stecker

Der LC-Stecker ist ein leistungsfähiger LWL-Stecker für Singlemode- und Multimode-Anwendungen und besticht durch eine geringe Einfügungsdämpfung. Er gehört zu den gängigsten LWL Steckertypen. Der Aufbau des LC-Steckers basiert auf einer Einzelfaser-Keramikferrule mit 1.25 mm Durchmesser für einen Lichtwellenleiter. Auf Grund seiner kompakten Bauform ermöglicht der LC-Stecker eine hohe Packungsdichte, wodurch er häufig für LWL-Switches eingesetzt wird.

OM4-Klassifizierung

Die OM-Angabe bei einem Lichtwellenleiter definiert die Qualitätsklasse eines Multimode-Glasfaserkabels. Die Klassifizierung unterscheidet vier Klassen (OM1 bis OM4). Die Unterscheidung erfolgt durch die Höhe der optischen Dämpfung und der möglichen Übertragungsrate und -strecke. Die Faserkategorien OM3 und OM4 sind für Hochgeschwindigkeits-Applikationen wie (10/40/100-)Gigabit-Ethernet oder Fibre Channel bei 850 nm vorgesehen. Multimodefasern der OM4-Klasse verfügen über eine Effective Modal Bandwidth (EMB) von 4.7 GHz x km.
