Bemero DMX-Kabel 3-Pol 1.5 m

Bemero 1.5m 3-Pol DMX-Kabel

• Hochohmiges (110Ohm) DMX Kabel im AES/EBU Standard
• Robuste vernickelte 3-Pol XLR male auf XLR female Stecker
• PVC Aussenmantel und PE Isolierung
• Leiterquerschnitt: 0.22 mm², Gesamtdurchmesser: 6.0 mm ( ± 0.2 mm), AWG: 24
• Abschirmung: Aluminium-Folie & Kupfergeflecht

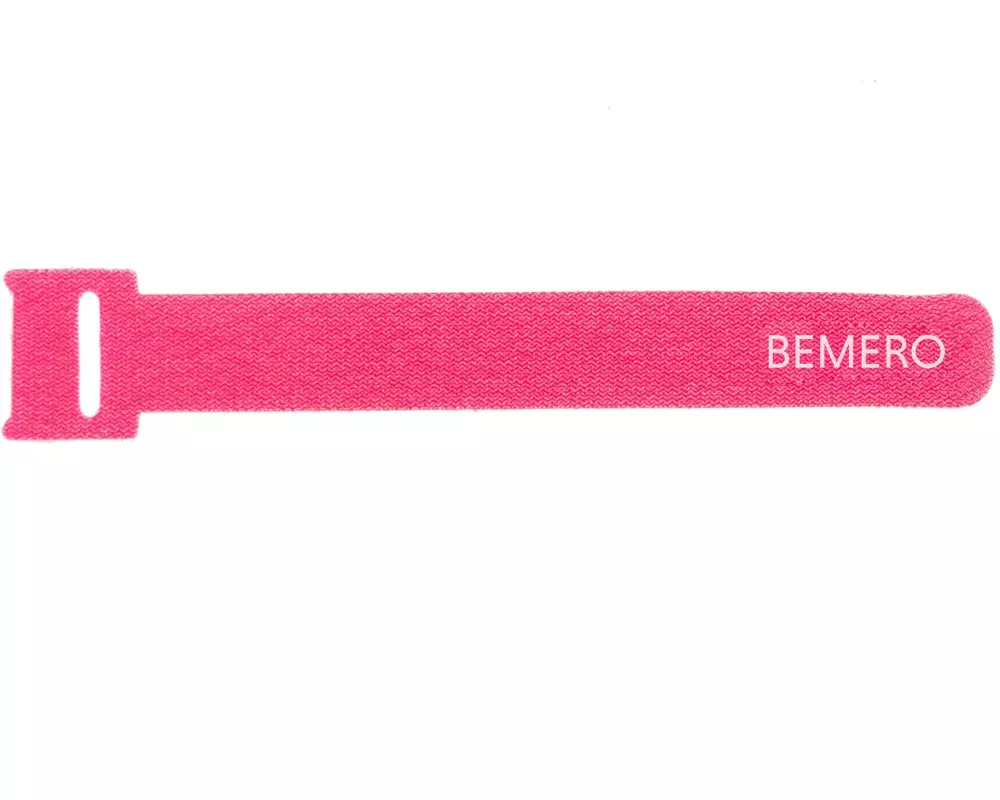

• Inkl. Bemero Klettkabelbinder

Was ist DMX?

DMX ist die Abkürzung von «Digital Multiplex» und bezeichnet das in der Lichttechnik standardisierte Protokoll zur Übertragung digitaler Steuerdaten zwischen Steuereinheit (z.B. Lichtstellpult) und dem Ausgabegerät (z.B. Scheinwerfer oder Nebelmaschine).

DMX Steuersignale

DMX-Steuersignale sind digitale Bit-Signale, die seriell über eine RS485-Schnittstelle übertragen werden. Über eine einzelne DMX-Leitung können maximal 512 Kanäle gesendet werden.

DMX Kabel

Um die digitalen DMX Signale auch über längere Distanzen störungsfrei übertragen zu können, werden Kabel mit einer besonders guten Ader-Isolierung eingesetzt. Die DMX-Kabel erfordern einen Widerstand von 110 Ohm und arbeiten unter der AES/EBU-Norm. Als Anschlussstücke kommen XLR-Stecker in 3- oder 5-Pol Ausführung zum Einsatz.

Unterschied zwischen Mikrofon- und DMX-Kabel

Äusserlich ist ein Mikrofonkabel mit beidseitigen XLR Stecker nicht von einem DMX-Kabel zu unterscheiden. Zumal es sich auch noch um ein DMX-Kabel mit 3-Pol XLR Stecker handeln sollte. Zwar werden die DMX-Steuerbefehle bei Verwendung eines Mikrofonkabels bei kürzeren Leitungswegen wahrscheinlich noch korrekt übertragen werden. Aufgrund der unterschiedlichen Übertragungsfrequenz und dem –im Vergleich zu einem DMX-Kabel – wesentlich tieferen Widerstandes (Impedanz), ist es absolut nicht ratsam, Mikrofonkabel für die Übertragung von DMX-Signalen zu verwenden.

Verdrahtung

Pin 1 = Masse (Abschirmung); Pin 2 = Signal invertiert (DMX− «Cold»); Pin 3 = Signal (DMX+, «Hot»)

Bemero für Ihre Projekte

Bemero bedient Sie mit einem ausgewählten Portfolio an Accessoires für Studio und Bühne, welche für die Umsetzung Ihrer Projekte unverzichtbar sind. Machen Sie also Ihr nächstes, grosses Ding. Realisieren Sie Ihr Projekt und Bemero unterstützt Sie mit den nötigen kleinen Helfern, wie auch mit diesem DMX-Kabel.
